一、LVDTC36閥芯位移傳感器概述：

       LVDTC36閥芯位移傳感器采用差動變壓器原理進行測量，直流LVDT具有優良的性能，采用方便的單電源+12～28V DC供電，電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的電壓0-5V、0-10V，電流4-20mA以及RS485數字信號，可以承受35Mpa高壓。廣泛應用于液壓控制領域，比例閥，伺服閥，換向閥，微距伺服油缸等。

二、LVDTC36閥芯位移傳感器特點：

● 耐高壓，可承受 35MPa

● 非接觸測量原理

● 防油、防水；測量范圍寬2-40mm

● 信號輸出：二線制電流4-20mA，三線制電壓0-5V、0-10V，四線制RS485數字信號

● 采用機械調零，調零范圍2mm，摒棄傳統的電位調零方式

● 高度集成，體積小，使用更方便

三、LVDTC36閥芯位移傳感器技術參數：

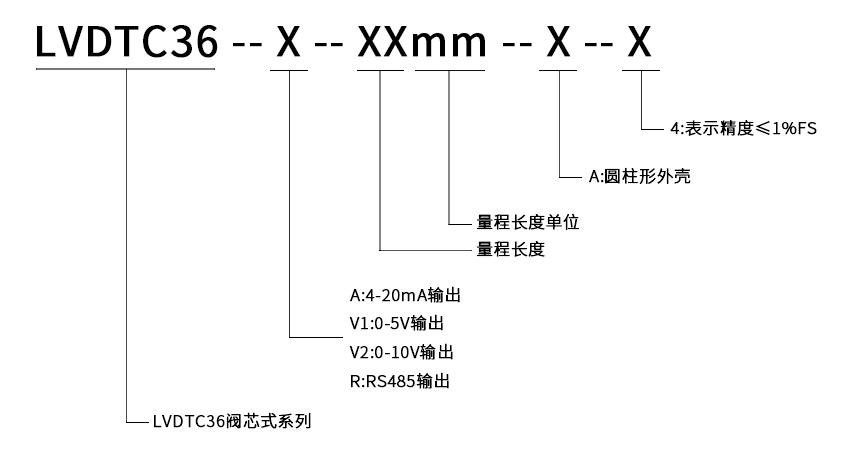

四、LVDTC36閥芯位移傳感器選型指導：

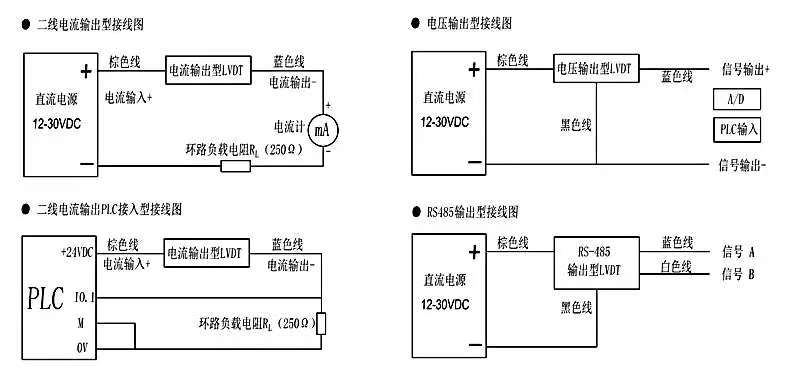

五、LVDTC36閥芯位移傳感器接線方式：

六、LVDTC36閥芯位移傳感器安裝尺寸：

七、LVDTC36閥芯位移傳感器使用說明：

1. 把鐵芯連桿上入閥芯并鎖緊螺絲。

2. 將耐壓管套住鐵芯連桿并上入閥塊鎖緊螺絲。

3. 將傳感器主體部分套在耐壓管上，安裝上調零螺絲。

4. 插上連接線并給傳感器供電24V,使傳感器正常工作，可以接入電壓表或者電流表對輸出信號進行監測，旋動調零螺絲，移動傳感器內部線圈在耐壓管上的位置，一般以量程的一半做為安裝的測試起點，即此時電壓表，電流表讀數如果是0-5V輸出則為2.5V,如果是0-10V則為5V，如果是4-20mA則為12mA。

5. 此時擰緊鎖緊螺絲，鎖緊耐壓管，固定傳感器位置，安裝完成。

注：傳感器默認測桿往里壓進去的時候數據變大，如果需要需要反方向變大需要提前通知。

八、常用可選量程參考：

       LVDTC36-A-20mm-A-4、LVDTC36-A-40mm-A-4。
