一、MBA-MPS-L系列本安防爆型拉繩位移傳感器產品概述：

       MBA-MPS-L拉線式位移傳感器，又稱拉繩編碼器，拉繩尺，拉線尺，拉繩位移傳感器，是直線位移傳感器在結構上的精巧集成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款結構緊湊、測量行程長、安裝空間尺寸小、具有高精度測量的優良傳感器。MBA-MPS-L拉線式位移傳感器系列產品具有很大的選擇空間，行程從4500mm至10000mm不等， 具有模擬電流信號mA：4-20mA，模擬電壓信號V1：0-5V，V2：0-10V和脈沖信號P：A、B、Z相數字輸出，RS485數字信號輸出。滿足大行程、高精度各種信號需求。

二、MBA-MPS-L系列本安防爆型拉線式位移傳感器性能參數：

1、線性精度：600mm以下±0.25%FS，600mm以上±0.1%FS

2、重復性精度：±0.02mm

3、分辨率：模擬量信號(電壓、電流)：無斷解析；數字量信號(RS485)：默認12位，可選16位

4、儲存環境：-20℃~﹢80℃

5、震動：10HZ-2000HZ)

6、拉力：≤2200g

7、重量：≤3500g

8、更大往復速度：500mm/秒

9、輸入電阻值：0-10KΩ±10%FS

10、保護等級：IP65(只適用于外殼)

11、功率：70℃時1W(行程500mm),70℃時2W(行程1000mm)

12、傳感器：1.(默認)繞線式多圈電位器； 2.(可選)光柵式多圈編碼器；3.(可選)磁感應(磁電)多圈位置傳感器

13、線徑規格：直徑1.5mm的多股不銹鋼鋼絲SUS316材質，外層為尼龍涂層

14、可選輸出信號：電位計輸出(DC5-10V)，電流/電壓/RS485信號輸出(DC12-24V)，脈沖信號輸出(DC8-30V)

15、工作溫度：-20℃~+75℃(低溫狀態下，需保持無結晶狀態； 涂抹防凍液更低工作溫度可達-35℃；脈沖輸出工作溫度為-10℃~65℃)

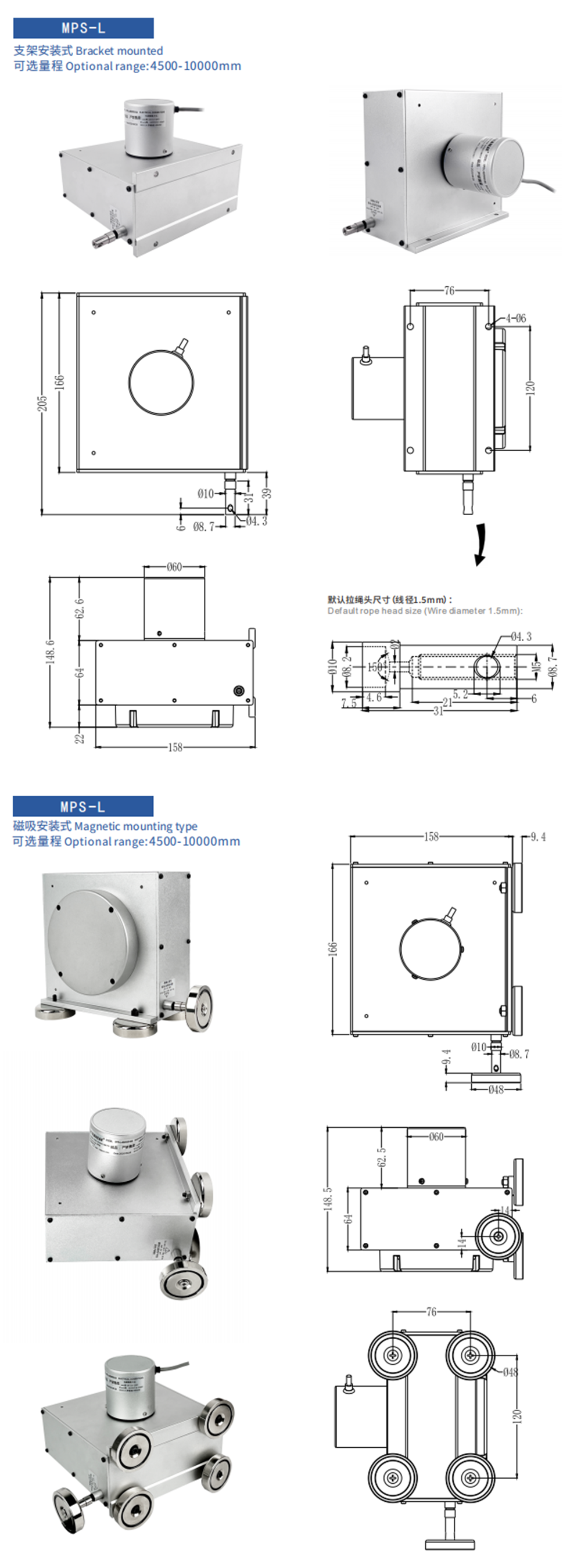

三、MBA-MPS-L系列本安防爆型拉線位移傳感器安裝尺寸：

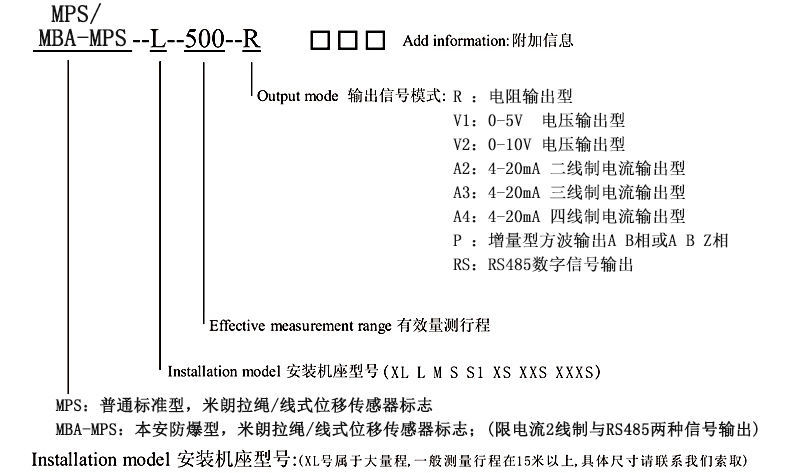

四、MBA-MPS-L系列本安防爆型拉線式位移傳感器選型指導：

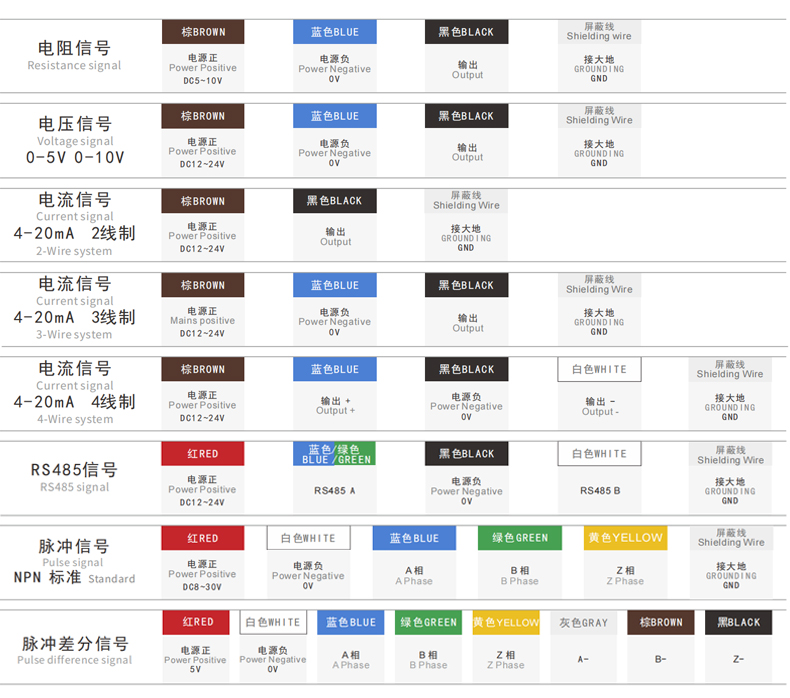

五、MBA-MPS-L系列本安防爆型拉線式位移傳感器的輸出信號及接線定義：

電阻輸出型（電位器）：5kΩ，10KΩ

電壓輸出型：V1:0-5V，V2:0-10V

電流輸出型：4-20MA (二線制，三線制，四線制）

脈沖輸出型：P：A B Z相

數字信號（外置/內置）：RS485

注：由于脈沖信號輸出的拉繩傳感器所選配的編碼器種類較多，供電電壓和產品的分辨率會有所不同。具體供電電壓以產品實物標簽上標注的電壓為準（通常為8-30V寬電壓，但也有部分型號為5V電壓，接入其他電壓可能會導致燒壞）；具體分辨率以產品實物標簽上標注的分辨率為準，或者提前咨詢我司客戶及技術人員確認。以上接線定義僅供參考，具體供電電壓及接線定義以產品實物標簽上標注為準。

六、MBA-MPS-L系列本安防爆型拉線式位移傳感器的安裝注意事項：

1、電氣連接請按照傳感器上的接線說明接線，確保傳感器正確接線才能通電；利用固定螺絲孔或磁鐵,依現場及機器安裝空間設施需要,直接安裝或另加保護或其他機械使用。

2、不銹鋼鋼絲繩安裝時，需確保拉線處于平行于出線口拉出，避免鋼絲繩被出線口反復摩擦導致斷裂；（不銹鋼索安裝時，使鋼索繩由出線口至移動部位機件工作處于平行滑動，保持較小角度﹝容許偏差正負3度﹞，以確保測量精度及鋼索之壽命）。

3、確保拉線處于平行于出線口拉出，保持較小角度（ 容許偏差＋/-3°）以確保量測精度及鋼索之壽命。鋼索本體是多股不銹鋼鋼絲SUS316材質，外層為尼龍涂層,請勿讓其受外力的割傷、 燒損、撞擊等不當之事發生：過量的粉塵、積屑或是足以破壞鋼索的物品貯留于內部的滑輪或出線口將造成鋼索破損，導致運轉不順的故障。

4、若使用于非直線運動的機構，請加裝適當?shù)幕嗊\轉轉向不同方向拉出；若使用于環境惡劣或特殊場合，請自行加裝保護機構。

5、8米及以上拉繩尺（L型及XL型拉繩尺）為避免運輸中傳感器內部震動，裝有鎖止螺絲，使用前需拆除螺絲，拉繩才可順暢拉出，若不拆除鎖止螺絲，強行拉出拉繩，有可能會損壞拉繩尺。

6、M機座及以下系列產品往復運動瞬間加速不可超過1000mm/秒；L機座及以上系列產品往復運動 瞬間加速不可超過500mm/秒；否則將導致鋼索斷裂，恕本公司不承擔正常使用范圍以外的責任。

7、拉繩位移傳感器屬于精密儀器，請勿敲擊或撞擊，注意傳感器和鋼絲繩的清潔，以延長使用壽命；（鋼索本體是不銹鋼，外覆耐磨防腐塑膠層，請勿讓其受外力的割傷、燒損、撞擊等不當之事發生；過量的粉塵、積屑會破壞鋼索或貯留于內部的滑輪，或?qū)⒃斐射撍髌茡p，導致運轉不順的故障）。

8、未安裝于工作臺或固定坐前，請勿用手或是其它產品將鋼索拉出并讓其瞬間自行彈回，此舉將造成鋼索斷裂,傷害本體結構及人身安全；拉線拉出后不要松開，需勻速拉出和縮回。

注:若使用于室外或環境比較惡劣等特殊場合，可配置米朗防水防塵出線口和防護外殼，或請自行加裝保護機構或與本公司聯系定制加裝保護機構，否則導致產品損壞，公司不予負責！

七、MBA-MPS-L系列本安防爆型拉線式位移傳感器的應用領域：

       裂縫測量監測，橋梁測量監測，倉儲位置定位，水庫大壩保護，閘門開度控制，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，工業機器人，射出機，木工機械，電梯，空氣壓縮機/油壓機，高度機，X-Y軸及其它長度位移，液位等相關尺寸量測和位置控制。
